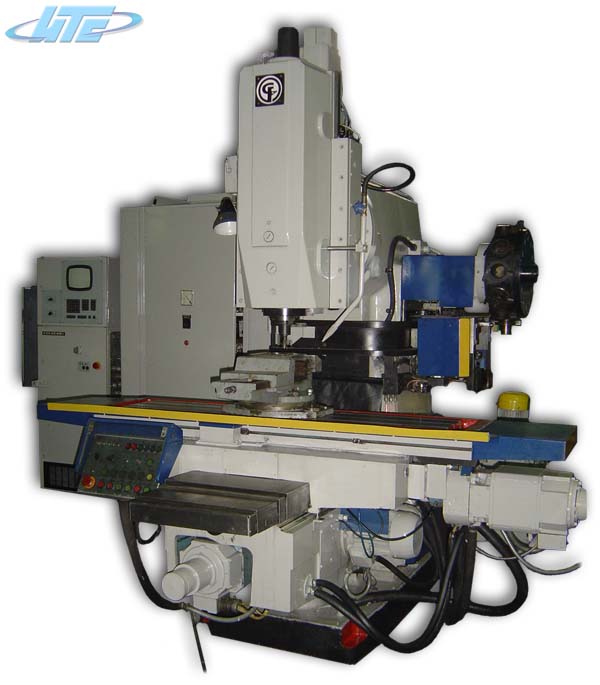

Станок фрезерный консольный вертикальный с ЧПУ ГФ2171С6
Станок фрезерный консольный вертикальный с ЧПУ и автоматической сменой инструмента модели ГФ2171С6 предназначен для многооперационной обработки разнообразных деталей сложной конфигурации из стали, чугуна, цветных и легких сплавов.
Наряду с фрезерными операциями на станке можно производить сверление, зенкерование, развертывание и растачивание отверстий.
Технические характеристики
| Размеры рабочей поверхности стола по ГОСТ 165-81, мм ширина длина количество Т-образных пазов |
400 1600 3 |
| Ширина Т-образных пазов по ГОСТ 1574-75, мм центральный крайний |
18Н18 18Н12 |
| Расстояние между пазами, мм | 100 |
| Наибольшее перемещение стола, мм, не менее продольное (координата X) поперечное (координата Y) вертикальное (установочное) |
1010 400 240 |
| Наибольшее перемещение ползуна, мм, не менее (координата Z) | 250 |
| Предел подач стола, ползуна, мм/мин | 3…6000 |
| Скорость быстрого перемещения стола по координатам X, У и ползуна по Z, мм/мин | 6000 |
| Конец шпинделя с конусностью 7:24 по ГОСТ24644-81 | 50 |
| Пределы, частоты вращения шпинделя, об/мин | 40...2500 |
| Наибольший крутящий момент на шпинделе, кНм | 0,615 |
| Допустимое усилие подачи, Н координата Х, Y координата Z |
15690 9806 |
| Расстояние от торца шпинделя до рабочей поверхности стола, мм наименьшее наибольшее |
250 500 |
| Расстояние от оси шпинделя до вертикальных направляющих станины, мм | 500 |
| Предельный размер устанавливаемой заготовки, высота, мм | 380 |
| Предельные размеры обрабатываемых- поверхностей ( Ш х Д х В) мм. | 250x850x380 |
| Наибольшая масса обрабатываемой детали и приспособ-ления, устанавливаемая на столе станка, кг не более | 400 |
| Емкость магазина инструментов, шт | 12 |
| Выбор инструмента из магазина | в любой последовательности |
| Время смены инструмента, с, не более | 20 |
| Максимальный диаметр инструмента, мм фрезы торцовой фрезы концевой сверла |
125 40 30 |
| Максимальный вес инструмента, кг, не более | 15 |
| Вылет инструмента от торца шпинделя, мм, не более | 250 |
| Количество управляемых координат | 3 |
| Количество одновременно управляемых координат: при линейной интерполяции при круговой интерполяции |
3 3 |
| Габаритные размеры станка с электро - гидрооборудованием, мм, не более длина ширина высота |
3680 4170 3150 |
| Масса станка (без устройства ЧПУ, гидростанции и электрошкафа),кг, не более | 5000 |
| Масса станка(с устройством ЧПУ, с гидро- и электрооборудованием ),кг, не более | 6580 |
