ИР800ПМФ4

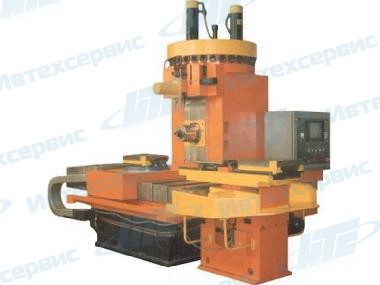

Многоцелевой специальный станок модели ИР800ПМФ4 с контурной системой программного управления, автоматической сменой инструмента и столов-спутников предназначен для высокопроизводительной обработки корпусных деталей из различных материалов.
Широкие диапазоны частоты вращения шпинделя и скоростей подач, наличие поворотного стола, высокая степень автоматизации вспомогательных работ расширяют технологические возможности станков и позволяют использовать их в составе гибких производительных систем.
Дискретный стол (число поз. град. – 120x3°), габариты стола 800х800 мм, устройство ЧПУ фирм «BOSCH», «FANUC», «NC-110».
Технические характеристики
| Точностные параметры | |
|---|---|
| Точность линейного одностороннего позиционирования стола, мкм | 25 |
| Точность линейного одностороннего позиционирования стойки, шпиндельной бабки, мкм | 25 |
| Постоянство положения рабочей поверхности стола-спутника при повороте на 30°, мкм | 20 |
| Технические характеристики | |
| Наибольшая масса обрабатываемого изделия, кг | 1500 |
| Размеры рабочей поверхности стола, мм | 800х800 |
| Частота вращения поворотного стола (с круговой подачей), об/мин | 5 |
| Количество позиций поворота стола | 120 (через 3°) |
| Индексируемый поворот стола, угл. с | 360000х0,001° |
| Точность автоматической установки поворота стола | ±3" |
| Конус для крепления инструмента в шпинделе | 50 ISO |
| Частота вращения шпинделя, об/мин | 21,2-3000 |
| Мощность электродвигателя привода вращения шпинделя, кВт | 14-22 |
| Величина перемещения стола (поперечное), мм | 1000 |
| Величина перемещения бабки (вертикальное), мм | 710 |
| Величина перемещения стойки (продольное), мм | 800 |
| Время смены столов-спутников, с | 50-70 |
| Количество столов-спутников в накопителе | 2 |
| Рабочие подачи стола, шпиндельной бабки, стойки, мм/мин | 1-3600 |
| Скорость быстрых установочных перемещений, мм/мин | 12000 |
| Емкость инструментального магазина, шт | 30 |
| Время смены инструмента, с | 5 |
| наибольший диаметр рядом стоящих инструментов, мм | 125 |
| Наибольший диаметр инструмента при свободных соседних гнездах, мм | 160 |
| Габариты, мм | 5388х5300х3455 |
| Масса станка (без электрооборудования, гидростанции, устройства ЧПУ, смены столов-спутников и принадлежностей), кг | 10050 |
